本实验箱是根据《程控交换原理》教材，并结合教学和实践的需要，研究开发的一套实验系统。系统采用模块化结构设计，软硬件结合，模块之间联接灵活，测试方便。
一、系统特点
1、集成了三种交换网络：人工交换、空分交换、时分交换，再现了交换网络的发展历程；
2、模拟经典的局域交换系统的架构，将中央处理器、记发器、话路交换控制器等单元部分独立开来，让学生充分了解程控交换系统构成；
3、完善的程控交换系统管理功能，完整的实验指导文档；
4、利用单片机实现信令及信号音的产生；
5、对每一话路时隙可以随意配置，让学生充分理解时分复用、时隙交换的概念；
6、参数本地设置：可设置分机号码、通话等级、系统时间；
7、强大的系统自检功能；
8、外线接口可以与市话网相连，实现用户交换机的所有功能；
9、主叫识别功能：实验箱具有主叫识别的发送和接收功能，有助学生更清晰的理解主叫识别的原理和工作方式；
10、后台管理软件功能完备，从图形化的方式清楚的展示了程控交换原理、计费、中继等工作方式；
11、空分中继可在两台程控箱之间的任意电话间进行呼叫和通话；
12、数字时分中继可在两台程控实验箱之间八部电话同时两两互相进行通话且不影响；
二、系统构成
系统硬件主要由以下几个部分构成：
1、电源输入模块：产生整个实验箱所需要的各种电压的工作电源。
输入：AC220V±10%，输出：DC±12V±5%，+5V±5%。
2、用户接口电路：该设计中采用的四路模拟用户接口；
3、外线接口：作为用户交换机和局用交换机相连；
4、中央处理器：由MSC-51系列的单片机实现，主要实现人机界面的管理，串口通信以及参数设置及系统管理功能；
5、记发器：由MSC-51系列的单片机实现，主要实现信令的管理，CID功能，DTMF拨号话路选择，用户/外线接口指示等功能；
6、话路交换控制器：由MSC-51系列的单片机实现对时分交换单元和空分交换单元的控制。
7、机箱：铝合金材料，绿色环保，造型美观大方。外形尺寸：420×300×100mm。
8、用电安全与触电急救虚拟仿真系统
软件采用二维与三维结合的虚拟画面，教导学生用电的安全和急救方法，软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。通过实训能够对学生进行实训室安全用电教育，提高学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处理电气事故的实用操作措施，减少电气事故的发生。
三、实验项目
1、用户线接口电路及二/四线变换实验
2、程控交换PCM编、译码实验
3、多种信令音及铃流信号发生器实验
4、双音多频DTMF接收与分析实验
5、话务台人工模拟系统操作实验
6、交换网络原理（可编程）系统实验
7、中继接口模拟局域网通信系统分析实验
8、程控交换原理编程调试实验
9、用户摘挂机信号检测实验
10、信令传输交换分析实验
11、中央控制（CPU）单元实验
12、局内交换编程实验
13、数字中继交换编程实验
14、电话号码的改写与分析（可编程）实验
15、数字时隙交换实验

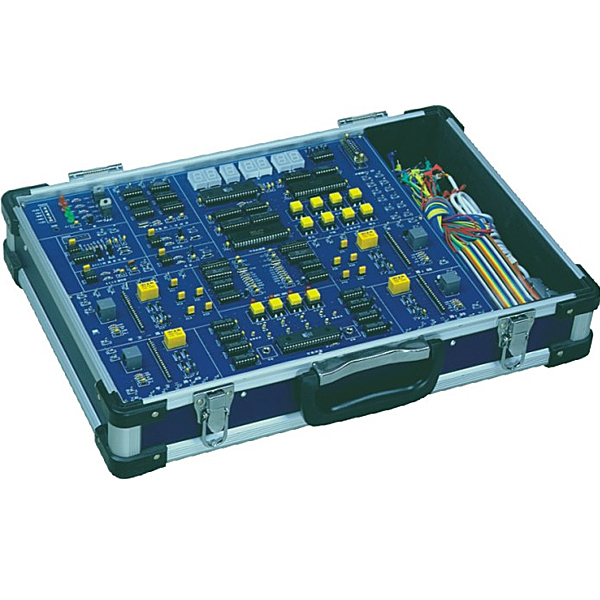

数字程控交换综合实验装置,通信系统原理实验装置
本实验箱是依据全国电子类统编教材《通信原理》和《通信原理实验》的内容精心设计而成的综合实验系统。实验内容充实、丰富、完整。板面图示清晰，便于接线和测试。
一、主要功能组成
1、提供直流稳压电源±15V／0.5A；±6V／0.5A；±12V／0.5A，共六路。
2、CPU微处理器及电路接口组成系统的总控制器
3、8位数码管用于显示系统的实验状态和结果
4、16个按键的薄膜键盘用于设定信号和实验方式
5、用CPLD设计的多种数字信号产生电路
6、帧同步信号识别提取电路
7、伪随机码、特殊码产生电路
8、低频正弦波信号发生器
9、CPU微处理器及电路接口
10、抽样定理和脉冲调幅(PAM)电路模块
11、脉冲编码调制(PCM)电路模块
12、增量调制(M)编译码电路模块
13、移相键控PSK解调接收和调制发送电路模块
14、HDB3码形变换电路模块，有分时钟、编码、解码三部分
15、FSK电力线载波通信电路模块
16、数字通信系统ADPCM时钟、ADPCM输入输出、ADPCM接收、ADPCM发送电路模块。
17、用电安全与触电急救虚拟仿真系统
软件采用二维与三维结合的虚拟画面，教导学生用电的安全和急救方法，软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。通过实训能够对学生进行实训室安全用电教育，提高学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处理电气事故的实用操作措施，减少电气事故的发生。
二、实验内容
1、多种数字信号产生及形成实验
2、帧同步信号识别、提取与分析实验
3、伪随机码、特殊码观察测量分析实验
4、同步正弦波信号产生与应用实验
5、CPU微处理器及电路接口实验
6、通信系统原理电路模块操作实验
7、通信话路终端发送放大实验
常见问题：
1、采购数字程控交换综合实验装置_通信系统原理实验装置，是否赠送安装、培训服务呢？
答：如果采购数字程控交换综合实验装置_通信系统原理实验装置的数量较少，我们是不含安装、培训的。如量大可包安装培训
2、数字程控交换综合实验装置_通信系统原理实验装置都是自己生产的吗？都有什么产品资质？
答：我们是专业生产教学设备的企业，具有专业的生产设备，拥有多项专利与著作权，成立之初通过了ISO9001认证。
3、数字程控交换综合实验装置_通信系统原理实验装置的产品图片都是实物图吗？
答：产品图片仅供参考，以实物为准，为了给客户更好的设备体验，我们一直在不断努力改进数字程控交换综合实验装置_通信系统原理实验装置。
4、你们的数字程控交换综合实验装置_通信系统原理实验装置是否能开增值税专用发票？
答：我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开数字程控交换综合实验装置_通信系统原理实验装置的发票，您需要提供开票资料。
