一、系统简介

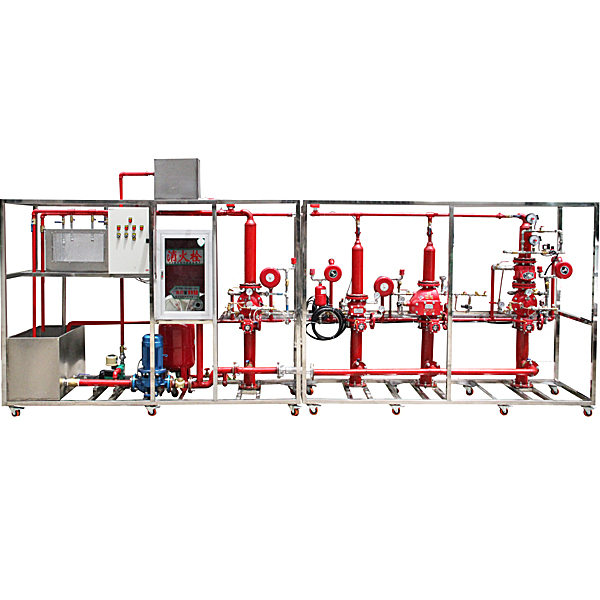

本实验系统分为自动喷水灭火系统、消火栓系统及消防报警联动控制中心两部分，如图所示：
1)消火栓系统布置成临时高压系统，由低位消防水箱，屋顶消防水箱，消防水泵，稳压增压设备，消火栓箱，水带，水枪等组成。可以演示消火栓系统的基本组成，以及火灾发生时系统的启动与运行原理；
2）自动喷水灭火系统与消火栓系统共用低位消防水箱与屋顶消防水箱，并由消防水泵、稳压增压设备，气泵、湿式报警阀，干式报警阀，雨淋报警阀，预作用报警阀，水流指示器，喷头，末端试水装置组成完整的自动喷水灭火系统，可以演示湿式自动喷水、干式、雨淋、预作用灭火系统的组成与工作原理。
3）消防报警联动控制中心实现消防报警探测器自动控制消防泵启停及压力开关、水流指示等动作联动消防报警及控制消防泵启停功能。
二、系统模块组合方案
本建筑消防演示系统消火栓与自动喷水灭火系统报警阀前部分合用，报警阀后可分为消火栓灭火系统与湿式自动喷水灭火系统，也可根据要求将自动喷水灭火系统做成干式自动喷水灭火系统、预作用式系统自动喷水灭火系统，水喷雾式自动喷水灭火系统，水幕式自动喷水灭火系统，具体模块组合方案见下表所示。
二、系统模块组合方案
| 序号 | 设备名称 | 功能简介 | |
| 1 | 低位水箱 | 演示系统水源 | |
| 2 | 屋顶水箱 | 临时高压系统前期水源 | |
| 3 | 消防控制柜 | 消防系统电气控制 | |
| 4 | 消防水泵 | 消防系统增压供水 | |
| 5 | 增压稳压设备 | 消防系统加压、稳压 | |
| 6 | 消火栓灭火模块 | 演示消火栓灭火系统组成工作原理 | |
建筑消防系统实训台,制冷设备与PLC控制实验台
一、概述
制冷设备与plc控制实训考核装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求，按照职业学校的教学和实训要求研制和开发的产品。
该装置适合大专院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空调调节与技术运用》《冷库工程与运作管理》、《冷库制冷工艺》等的实训教学及制冷专业中级、**工的鉴定及考核。
二、装置特点
1．该实训装置具有电力拖动控制、PC控制和触摸屏控制控制方式，配温度传感器及采集模块，可进行数据采集。
2．直观性强：装置采用敞开式设计，控制电路及制冷管路系统直接展现出来，器件贴有名称标识，学生可直观认识各种器件。
3．实训性强：可进行实际冷库电路控制电器工业园自动化实训制冷系统及化霜系统的全流程工作实训。
三、基本配置及功能
实训装置主要由控制台、主机实训模块、温度和传感器采集模块及实训模块等组成
1．电源控制部分
（1）交流电源：提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有三只指针式交流电压表，分别指示输入三相电网电压值。
（2）安全保护体系：设有电压漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护。
2．测量仪表
（1）指针式电压表：量程0～450V
（2）采用PT100传感器，测量范围-50～150℃
3. 主机实训模块：配置升级版主机，配套PC/PPI编程电缆。可以进行单独的PLC实训和触摸屏实训；通过组态软件用户可以进行二次开发，通过连接PLC进行模拟仿。
4. 触摸屏实训模块：配置7英寸STN256色触摸屏，一个RS-485通信口（与PLC通信），一个RS-232通信口
常见问题：
1、采购建筑消防系统实训台_制冷设备与PLC控制实验台，是否赠送安装、培训服务呢？
答：如果采购建筑消防系统实训台_制冷设备与PLC控制实验台的数量较少，我们是不含安装、培训的。如量大可包安装培训
2、建筑消防系统实训台_制冷设备与PLC控制实验台都是自己生产的吗？都有什么产品资质？
答：我们是专业生产教学设备的企业，具有专业的生产设备，拥有多项专利与著作权，成立之初通过了ISO9001认证。
3、建筑消防系统实训台_制冷设备与PLC控制实验台的产品图片都是实物图吗？
答：产品图片仅供参考，以实物为准，为了给客户更好的设备体验，我们一直在不断努力改进建筑消防系统实训台_制冷设备与PLC控制实验台。
4、你们的建筑消防系统实训台_制冷设备与PLC控制实验台是否能开增值税专用发票？
答：我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开建筑消防系统实训台_制冷设备与PLC控制实验台的发票，您需要提供开票资料。
