电梯系统逻辑控制则由plc完成（可联机），PLC采用的是日本三菱公司的，其输出方式为继电器输出形式。通过主机上配有的RS422或RS232接口，可实现PLC与PC机的通讯。使用GX-Developer软件，可直接在PC机上用梯形图编程、调试，直观易学，便于初学者掌握；此外也可用FP编程器II进行指令编程，现场直接调试。
透明仿真教学电梯整套配备：
1、主电梯模型——包括三菱FX3U-48MR型可编程控制器（PLC）；
2、PLC外设专用通讯电缆；
3、三菱编程器操作手册；
4、三菱PLC专用编程工具软件；
5、教学电梯使用说明书。
电梯的基本结构：
1. 机房部分：减速电机实现电梯上下走动。
2. 井道部分：包括导轨、对重机构、轿厢、楼层召唤指示控制器、曳引绳、导向轮、一层平层感应器、上（下）限位开关、上（下）极限开关、随行电缆、轿厢控制器、缓冲器等。
3.电气控制部分：电源空气开关（漏电脱扣器）、DC24V驱动电源、PLC可编程控制器、接线端口电路板。
电梯轿厢位置检测和电气选层信号由安装在轿厢顶上和各层站的双稳态磁性开关得到，从而摆脱了以往靠继电器和接触开关等有触点器件控制的庞杂线路系统，优化了线路，大大地提高了系统运行的可靠性，同时也便于检修.
A. 轿厢、对重用弹簧缓冲装置
缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹾底或冲顶时，轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
B. 终端极限开关安全保护系统
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关切断控制电路，使轿厢停止运行。
C.消防迫降与消防联动动作通道
D.电梯与扶梯安装与检修虚拟仿真软件：软件采用三维仿真的形式，培养学生的动手能力，软件基于C#和JS语言编程设计，软件内的模型均采用3D模型，由3Dmax制作而成，并经过渲染和润色，使模型看起来与真实部件一般无二，设有工具库、部件库、劳保用品库，内部工具可选，可恢复默认位置与放弃步骤，可进行以下三维实验：检修装置安装位置操作、检修速度答题、检修操作、安全钳安装、测量安全钳与导轨工作面的间隙、调整间隙操作、扶梯梯级安装、梯级辅轮安装、紧固梯级操作、梯级安装检查、选定地坎槽中心线、地坎其余组件拼装。

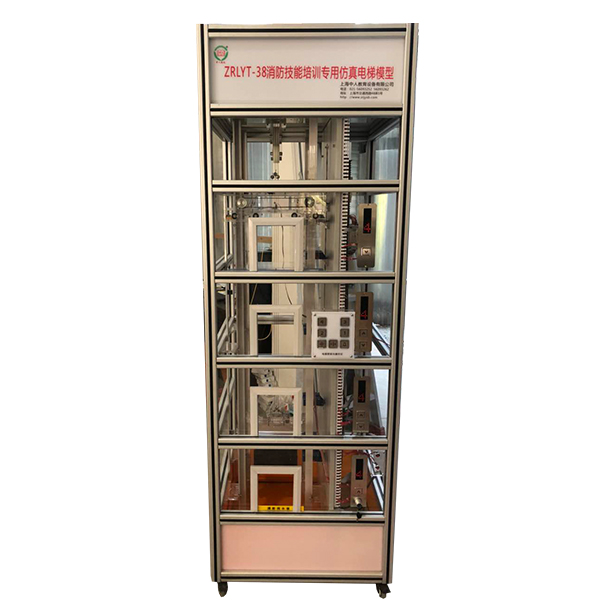

消防技能培训专用仿真电梯实训装置,电梯故障排查仿真实训台
1.1.控制柜主要技术参数
(1) 电梯控制柜需为真实的电梯控制柜；
(2) 工作电源：三相五线 AC380V±7% 或单相AC220V±4%；
(3) 控制方式：一体化控制器；
(4) 额定功率： 5.5KW。
1.2．曳引机主要技术参数
(1) 曳引机为真实的电梯用曳引机；
(2) 曳引机需取得符合国家标准GB 7588-2003《电梯制造与安装安全规范》要求的“特种设备型式试验合格证”，供货时供业主查验；
(3) 额定电压：AC380V±7% 或 AC220V±4%；
(4) 曳引装置：国内行业主流应用的永磁同步曳引机或异步有齿轮曳引机；
(5) 额定功率：不大于7.5KW；
(6) 额定载重：不大于800Kg；
(7) 额定速度：不大于1.0m/s。
1.3．电梯检测调试装置主要技术参数
(1) 供电电压：AC380V±7% 或 AC220V±4%。
(2) 轿内楼层显示采用7寸多媒体液晶。
(3) 控制装置采用默纳克一体机。
(4) 可通过指示灯显示曳引机运转方向。
(5) 采用真实的电梯轿厢内选按钮和楼层召唤按钮。
(7) 检测对象：国内行业主流应用的一体化控制器（参考品牌：默纳克、新时达、蓝光）
控制柜检测台主要功能：
(1) 可向控制柜提供1～2楼的内选及外呼指令；
(2) 可向控制柜提供1～2楼的模拟井道信息，模拟井道信息可通过软件编程（其中电梯控制柜控制装置采用默纳克一体机）；
(3)可与控制柜交互电梯开关门指令及反馈信号；
(4)可与控制柜交互超载、满载、锁梯、消防、司机等信号；
(5)进线电源电压通过数字显示，有错相、缺相保护；
(6)控制柜进线主电源通过检测台控制，紧急情况下，可方便切断主电源；
1.4．“层轿门开门机”设备主要技术参数
主要组成部分：门机结构框架（含门套），门机控制器和交流变频门电机，门机演示装置组件（包括但不限于主要电线电缆）等。
1) 工作电源：单相 AC220V ±4% ，50Hz；
2) 开门尺寸：不大于800mm；
3) 开门形式：中分双扇，门扇高度不高于1200mm；
4) 驱动控制：国内主流品牌；
5) 外形尺寸：不大于1600*1800*500 mm (W*H*D)
6）采用为国内主流结构型式，完全采用真实电梯门机构及部件组成。
7）层门和轿门可分开，单独进行调整和实训，组合后可进行厅门轿门联动实训。
8）采用电气或机械联锁，防止误操作。安全标示，信号和显示清晰易辨，预防由于人为的误操作而引起安全事故。
常见问题：
1、采购消防技能培训专用仿真电梯实训装置_电梯故障排查仿真实训台，是否赠送安装、培训服务呢？
答：如果采购消防技能培训专用仿真电梯实训装置_电梯故障排查仿真实训台的数量较少，我们是不含安装、培训的。如量大可包安装培训
2、消防技能培训专用仿真电梯实训装置_电梯故障排查仿真实训台都是自己生产的吗？都有什么产品资质？
答：我们是专业生产教学设备的企业，具有专业的生产设备，拥有多项专利与著作权，成立之初通过了ISO9001认证。
3、消防技能培训专用仿真电梯实训装置_电梯故障排查仿真实训台的产品图片都是实物图吗？
答：产品图片仅供参考，以实物为准，为了给客户更好的设备体验，我们一直在不断努力改进消防技能培训专用仿真电梯实训装置_电梯故障排查仿真实训台。
4、你们的消防技能培训专用仿真电梯实训装置_电梯故障排查仿真实训台是否能开增值税专用发票？
答：我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开消防技能培训专用仿真电梯实训装置_电梯故障排查仿真实训台的发票，您需要提供开票资料。
