一、概述：

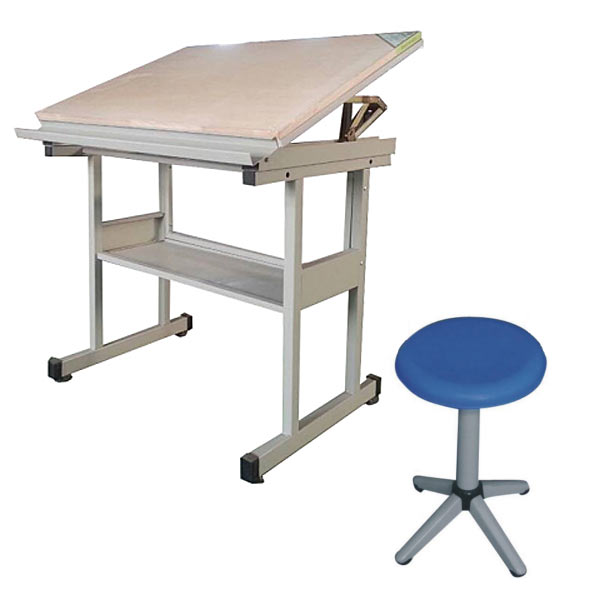

多功能实用绘图桌固定绘图桌支架采用钢架结构，桌面板采用东北优质加厚椴木材料的1号绘图板，并可调节倾角0°-85°，桌面下部有储物隔板，可以放置书包、文具和图纸等物品，牢固耐用，适用于机械制图绘图和绘画专业，在院校内实用和经济的一款多功能和升降绘图绘画桌，有较强的多种行业和课程的兼容性和普及性。
二、主要特点：
1、此款绘图桌是国内最新型的产品，和国内任何一款绘图桌的区别在于，采用单边双支撑结构，大大增强桌子的稳定性和牢固性。
2、工业桌面标配灰白三聚氰胺贴面防火板，PVC高温封边。倾角采用弹簧铰链无级调节倾角，倾角范围0—85°，同时具有锁定装置，确保倾斜角度不滑动。
3、桌面高度采用符合人体工学原理的适宜高度：800mm，脚柱采用30×30×650方钢，着地横管采用 50×30×530mm方钢，图板架框由20×20mm方钢焊接。
4、所有钢管均采用优质钢材， 经过酸洗、磷化、防静电喷塑以及高温固化处理。所有铁件链接部分采用二氧化碳气体保护焊，焊点美观牢固。
5、机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，可布置到云服务器端，也可在本地环境使用，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验，可选类别（安全输入、安全控制、安全输出、其他）、生产厂家、产品列表（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。安装位置有蓝色闪烁框架提醒，实验流程：选择安全护栏并安装、选择安全连锁开关（或选择安全光幕、安全垫、安全激光扫描仪）并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时，系统将提示报警音，且机械对象停止工作，选择电气控制箱上的复位按钮可停止。
多功能固定式实用升降绘图实验装置,电磁集成灶维修实训台
一、系统特点
1.配套性 本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到相关的电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。
2.实用性 本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的电磁炉故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。
3.综合性 实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握电磁炉的工作方式，提升学生的综合能力和维修技能。
二、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.整机容量：＜3kVA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
三、系统组成
本装置由电磁炉实物、电气控制板、实训考核系统和实训柜组成。
1.电磁炉实物：采用流行的BOKING新一代超微晶面板设计；
2.电气控制面板：电磁炉的电气控制系统，包括振荡电路、IGBT激励电路、 PWM脉宽调控电路、同步电路、VAC检测电路、电流检测电路、VCE检测电路、浪涌电压监测电路、过零检测 、锅底温度监测电路、IGBT温度监测电路；
3.实训考核系统：故障设计机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控；
4.实训柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定。柜体为防水、防火、耐磨铝合金材料，结构坚固。同时可以把实物和控制板结合起来，便于学生操作。
5.制冷制热与家电维修技能教学软件：本系统为apk的格式，可在PC端使用，也可在移动端使用，本系统即可手动设置故障也能自动设置故障，本系统通过电路图中绿色的框选择手动设置故障点（最多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本系统内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本系统通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。
四、实训项目
1.电磁炉常用元器件、传感器及控制芯片的认识和检测
2.电磁炉结构的认识及拆装
3.振荡电路常见故障的检测与故障排除
4.IGBT激励电路故障的检测与故障排除
5.PWM脉宽调控电路故障的检测与故障排除
6.同步电路故障的检测与故障排除
常见问题：
1、采购多功能固定式实用升降绘图实验装置_电磁集成灶维修实训台，是否赠送安装、培训服务呢？
答：如果采购多功能固定式实用升降绘图实验装置_电磁集成灶维修实训台的数量较少，我们是不含安装、培训的。如量大可包安装培训
2、多功能固定式实用升降绘图实验装置_电磁集成灶维修实训台都是自己生产的吗？都有什么产品资质？
答：我们是专业生产教学设备的企业，具有专业的生产设备，拥有多项专利与著作权，成立之初通过了ISO9001认证。
3、多功能固定式实用升降绘图实验装置_电磁集成灶维修实训台的产品图片都是实物图吗？
答：产品图片仅供参考，以实物为准，为了给客户更好的设备体验，我们一直在不断努力改进多功能固定式实用升降绘图实验装置_电磁集成灶维修实训台。
4、你们的多功能固定式实用升降绘图实验装置_电磁集成灶维修实训台是否能开增值税专用发票？
答：我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开多功能固定式实用升降绘图实验装置_电磁集成灶维修实训台的发票，您需要提供开票资料。
