维修电工综合考核实训装置

电气教学 2023-11-11 18:20:01

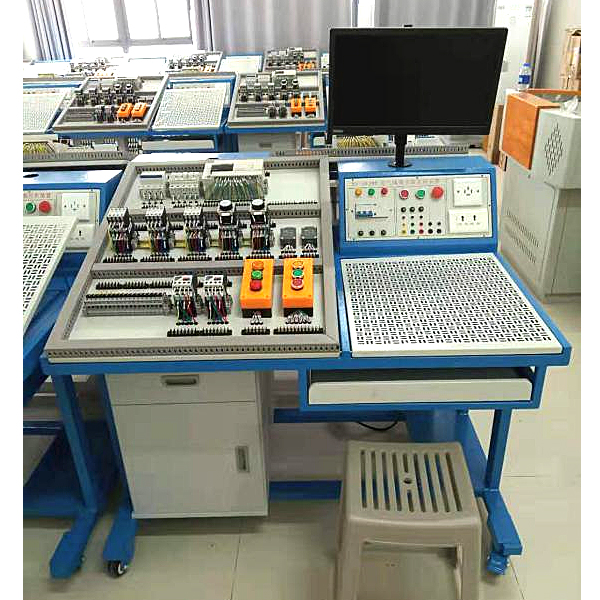

维修电工综合考核实训装置,步进输送机模拟装置

一、概述

设备由钢板制作的考核平台、网孔板设备和电源装置等组成。根据教学和实训的需要,选择不同的元件、器件和部件,可进行不同课程模块,不同项目的实训。使用完毕的元件、器件和部件,从设备上拆下,集中保管,损坏和丢失少。设备配备漏电保护、过载和电路保护,保障人身安全和设备使用安全。

二、设备技术指标

1.外型:整体尺寸1200mm×850mm×1000mm(±10mm);

2.设备的材料:钣金、木柜结构;

3.电源:

1)输入:三相AC 380V ±10% 50HZ 三相五线 ;

2)固定交流输出:三相五线  380V 接插式1组、220V接插式1组、220V插座式1组,380V插座式1组

4.保护:熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA,带电源指示。

三、设备结构功能

设备由实训屏(内置电源)、实训桌(含键盘)、储物柜三大部分组成。钢制表面经高温喷塑处理,美观大方且有效起到防锈绝缘的作用;电源箱的布局依次为电源保护装置、电源指示装置、电源输出;

实训桌左侧安装有角度可以调节的嵌入式的考核平台1张,所有元器件均采用端子引出,学生接线只需在端子上进行接线,可以有效的保护元器件,转接端子采用接插两用端子排,方便与元器件和实训电源屏的连接,右侧装有网孔板一块,角度可调嵌入式安装;实验桌底部装有至少4个导向轮,方便设备移动;储物柜采用标准结构和抽屉式,用于存放工具以及实训资料。电脑通过可调节电脑支架安装于电源屏的上方。

教师教学设计系统:本系统为apk的格式,可在PC端使用,也可在移动端使用,本系统即可手动设置故障也能自动设置故障,本系统通过电路图中绿色的框选择手动设置故障点(最多可以设置39个故障点),也可以通过系统自动进行随机1个故障点设置,随机两个故障点设置,随机三个故障点设置,随机四个故障点设置,随机五个故障点设置,本系统内有工具箱,元件库,放大镜,电路图等功能,可通过工具箱可选择万用表进行检测,通过元件库选择合适的元件,通过放大镜可以清楚的了解各个元器件及电路。本系统通过电动机星三角启动控制电路故障的设置,并经过种种排查,让学生了解电动机星三角启动控制电路的工作原理及电路结构。



维修电工综合考核实训装置,步进输送机模拟装置


维修电工综合考核实训装置,步进输送机模拟装置

实验项目内容:
1.绘制系统机构运动简图
2.了解机械的传动方案、各种零部件在机械中的应用及各种机械的基本结构;
3.通过对机械的传动方案及结构的分析,掌握机械运动方案和结构设计的基本要求,培养机械系统运动方案设计能力、结构设计能力和创新意识。
4.分析各机械的传动方案的特点,并提出实现同样功能的其它方案。
5.分析各种机构、零部件装置在设备.上的应用,并提出可代用的方案。
6.通过拆装分析各种典型结构的形式,并指出哪些结构根据强度设计,哪些结构根据结构要求设计。
7.设计、绘制控制系统电气图
主要技术特点:
该步进输送机实验装置适用于机械设计实验教学,具有鲜明的特点。
(1) 它对应课程的主要内容,包含了各种常用机构和通用机械零部件;
(2) 具有工程实用背景,使用功能明显;
(3) 有良好的直观性;
(4)结构复杂程度适中,传动方案和结构有新颖之处。学生通过对装置的传动方案与结构的分析,可以掌握机械系统运动方案和结构设计的基本要求,培养机械系统运动方案设计能力、结构设计能力和创新意识。
主要配置及技术参数:
1.电动机:功率N= 180 W转速n= 1400 r/min
2.电源: 380V +20% 50Hz
3.蜗杆减速器:传动比i=50、中心距a=50
4.滑车往复速度: 14次/min
5.工作台尺寸: 900x155 (mm)
6.外形尺寸: 1370 x450 x485 (mm)




维修电工综合考核实训装置,步进输送机模拟装置

实验项目内容:
1.绘制系统机构运动简图
2.了解机械的传动方案、各种零部件在机械中的应用及各种机械的基本结构;
3.通过对机械的传动方案及结构的分析,掌握机械运动方案和结构设计的基本要求,培养机械系统运动方案设计能力、结构设计能力和创新意识。
4.分析各机械的传动方案的特点,并提出实现同样功能的其它方案。
5.分析各种机构、零部件装置在设备.上的应用,并提出可代用的方案。
6.通过拆装分析各种典型结构的形式,并指出哪些结构根据强度设计,哪些结构根据结构要求设计。
7.设计、绘制控制系统电气图
主要技术特点:
该步进输送机实验装置适用于机械设计实验教学,具有鲜明的特点。
(1) 它对应课程的主要内容,包含了各种常用机构和通用机械零部件;
(2) 具有工程实用背景,使用功能明显;
(3) 有良好的直观性;
(4)结构复杂程度适中,传动方案和结构有新颖之处。学生通过对装置的传动方案与结构的分析,可以掌握机械系统运动方案和结构设计的基本要求,培养机械系统运动方案设计能力、结构设计能力和创新意识。
主要配置及技术参数:
1.电动机:功率N= 180 W转速n= 1400 r/min
2.电源: 380V +20% 50Hz
3.蜗杆减速器:传动比i=50、中心距a=50
4.滑车往复速度: 14次/min
5.工作台尺寸: 900x155 (mm)
6.外形尺寸: 1370 x450 x485 (mm)

常见问题:

1、采购维修电工综合考核实训装置_步进输送机模拟装置,是否赠送安装、培训服务呢?

答:如果采购维修电工综合考核实训装置_步进输送机模拟装置的数量较少,我们是不含安装、培训的。如量大可包安装培训

2、维修电工综合考核实训装置_步进输送机模拟装置都是自己生产的吗?都有什么产品资质?

答:我们是专业生产教学设备的企业,具有专业的生产设备,拥有多项专利与著作权,成立之初通过了ISO9001认证。

3、维修电工综合考核实训装置_步进输送机模拟装置的产品图片都是实物图吗?

答:产品图片仅供参考,以实物为准,为了给客户更好的设备体验,我们一直在不断努力改进维修电工综合考核实训装置_步进输送机模拟装置。

4、你们的维修电工综合考核实训装置_步进输送机模拟装置是否能开增值税专用发票?

答:我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开维修电工综合考核实训装置_步进输送机模拟装置的发票,您需要提供开票资料。
