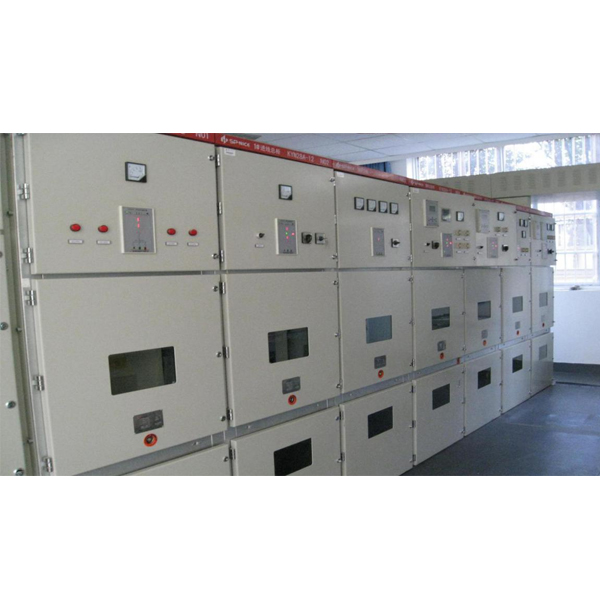

高压配电开关柜实训装置

该设备采用高压开关柜工艺及要求设计，分为母线隔室、断路器隔室、电缆隔室及低压隔室等，避雷器、电流互感器、接地闸刀、真空断路器、继电保护系统等器件。适用于职业院校、技工学校等作为高级维修电工对高压配电系统中的继电保护、馈电等内容的教学实训。

二、技术参数：

外形尺寸：800×1660×2200mm

工作环境：温度0℃～50℃

相对湿度35～85%  海拔＜4000m

三、开关柜的型式：
（1）金属铠装中置式小车开关柜
（2）额定电压：6.3KV
（3）最高工作电压：7.2KV
（4）额定频率：50HZ
（5）主母线额定电流：1000A
四、真空断路器：
（1）额定电流 630A
（2）额定开断电流 40KA
（3）断路器分合闸时间：合闸时间<75ms，分闸时间：<50ms
五、过压保护器：

氧化锌，户内三相组合式，额定电压 7.6KV，标称放电电流 5KA。
六、弹簧操作机构：

与断路器为一体化，其储能电源为交流 220Vac。 2.6 开关柜安全：具有五防功能
七、电流互感器：

电压等级为 6.3KV，变比为 100/5，环氧树脂浇注式。
八、微机保护装置：

装置电源 220V（交直流两用），频率 50HZ，液晶显示，能在该装置 的面板上进行参数的设置、修改，该保护单元具有基本的馈线保护功能，以及通讯接口。
九、高压开关柜二次回路：

控制回路的电线为单芯 1.5mm2 铜线，电流互感器的二次回 路的电线为单芯 2.5mm2 铜线。二次电路具有基本控制、监视、计量、保护的功能。控制回 路的低压电气元件电压为 220Vac。柜内有照明装置。

高压配电开关柜实训装置,智能化机床电路实训装置

一、概述

机床电气综合实训考核装置是为各职业院校的电气类专业及社会电工考核，以及各市、县维修电工、国家职业技术鉴定所（站）等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器，因而可靠性好、寿命长。装置外形美观，操作方便，直观性强，不但可用于相关课程的课堂演示、实训、实习，而且还可作为机床电气控制线路维修技能的培训。--它还能提供全方位真实的机床电气故障排除的技能训练，有效地提高学生对机床设备的维修技能。

二、特点

1、本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，其配电柜将2种机床电气线路合为一体，因而具有占地面积小、外形美观、经济效益高等特点。
2、直观性强，通过操作可熟悉机床的电气控制线路的原理和特点。
3、技能培训用的控制线路和经特殊设计的电机，可模拟各种实际机床的电气线路，也可满足机床的电气故障分析及排除的训练要求。
4、通过一只转换开关就能实现两种机床电路的切换，方便快捷。
5、可以人为的设置故障点，只要通过开关切换就可设置。
6、配电柜设有电压型漏电保护器和电流型漏电保护器，以确保操作者的安全。--还设有定时器兼报警记录仪（服务管理器），为学员的考核提供了一个统一的标准。

三、机床电气技能培训考核柜的技术参数

1、输入电压：三相四线～380V±10%  50Hz
2、工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：800mm×600mm×1800mm
5、设备重量：200kg
6、柜体材料：主体部位2MM冷轧钢，其他部位1.2MMM冷轧钢。

四、装置主要由以下几个部分组成

1、控制柜门
   在控制柜门面上，装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关；启动、停止、急停按钮。M7120磨床和C6140普通车床的操作按钮和动作指示以及两种机床电路的切换开关；
   通过电压指示切换开关，在电压表上分别能指示电网的UUV、UVW、UWU线电压值；交流电流表用来监视负载的大小；
   定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能。--还可以自动记录由操作错误而造成的漏电告警次数，为学生实训技能的考核提供了一个统一的标准。
