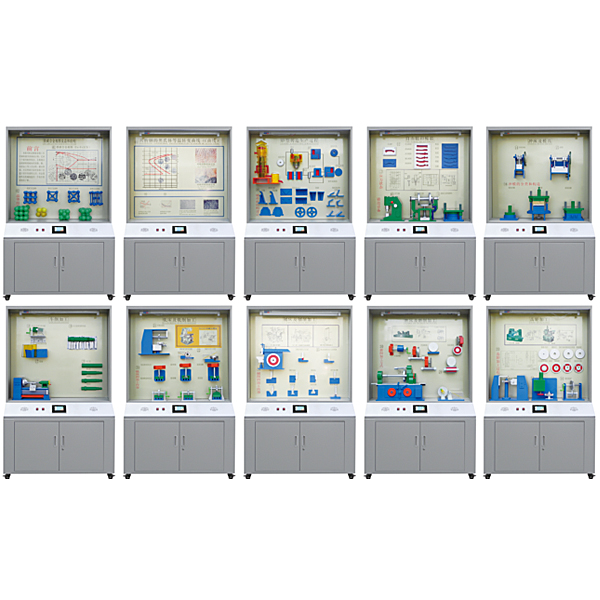

一、概述：
金属工艺教学陈列柜是根据金属工艺学课程基本要求设计制造的实验设备。陈列柜通过零件模型或实物，配合相应的图文资料，形象地展示与解说金属工艺学的基本知识，加强学生对金属工艺学的类型、结构特点及其设计的感性认知，为进一步学习奠定基础。
二、技术规格
（1）全套陈列柜由10单体陈列柜组成，每柜均单独配有触控同步语音解说系统，陈列柜体外形尺寸：1200×530×1900㎜；尺度比例设计符合人机工程要求；
（2）陈列柜体采用1.0mm冷轧钢板喷塑制作，柜体刚性好，外形美观大方；柜内陈列面板为超豪华铝塑夹层板，承载性好；
（3）柜内上部印有陈列柜名称，方便识别；柜顶部罩板内装有照明日光灯，符合人机工程要求；柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档。
（4）柜背设有对开门，有利维护设备和方便维修。柜底装有万向轮，方便移动。
（5）电动模型采用微电机用单板机驱动，连续运转了1小时无卡死现象。
（6）具有多功能语音播放控制系统。语音解说同步演示，采用单独驱动由电脑或电子设备控制运转演示。控制采用触摸液晶屏控制和遥控控制自动运行讲解、可顺序循环与重复播放运转，又能根据教材、教学需要而任意选择还是单独演示等。解说词播放在100平方房内声音宏亮。
（7）模型材料采用有机玻璃与工程塑料制作。
柜式金属工艺学陈列实训台,环形柔性生产线实训装置
产品概述
柔性自动生产线是将微电子学、计算机信息技术、控制技术、机械制造和系统工程有机地结合起来，是一种技术复杂、高度自动化系统，柔性制造技术更是当前机械制造业适应市场动态需求及产品不断迅速更新的主要手段，是先进制造技术的基础。
工程型柔性制造实训系统是专门为职业院校、职业教育培训机构研制的自动生产线实训系统，根据机电类、自动化类、先进制造类行业、企业中工业自动化应用的特点，对各类自动生产线的工作过程和相关的技术进行研究，对工业现场设备进行提炼和浓缩，并针对实训教学活动进行专门设计，融机、光、电、气、液于一体，包含了、、、气动、液压、工业控制网络、电机驱动与控制、计算机、机械传动等诸多技术领域，整个系统由MES生产管理系统、WINCC监控系统、MCGS监控系统、主控plc和下位PLC通过网络通讯技术构成一个完整的多级计算机控制系统，通过训练，能强化了学生对复杂柔性自动生产线的设计、安装、接线、编程、调试、故障诊断与维修等综合职业能力，适合机电类、自动化类相关专业的教学和实训，同时也适合工程技术人员上岗培训。
本实训系统是一种典型的环形柔性自动生产线，它由供料检测单元、操作手单元、加工单元、图像检测单元、安装单元、搬运单元、提取单元、成品分装输送单元、三菱6自由度工业机器人单元、分类存储单元、成品检测单元、自动仓储单元、AGV小车单元、液压冲压单元、环形输送线和总控平台组成。通过输送链连成环形生产线。上述机构均安装在工业型材桌面上，系统中的机械结构、电气控制回路、执行机构完全独立，采用工业标准件设计，便于拆、装。
控制系统主站采用西门子S7-300(CPU315-2DP)，从站采用西门子S7-200(CPU224)，各站之间使用PROFIBUS-DP总线进行通讯，S7-200从站主要用于控制与驱动设备层，并对现场反馈的信号进行采集，S7-300主站采集各从站数据，协调各站运行，并为上位机的监控程序提供数据，同时系统还配有工业以太网通信模块和10.4英寸彩色工业触摸屏，可以完成系统控制网络的集成。
该系统有单机、联机二种工作方式。在单机模式下，各从站独立运行，站间没有数据传送，学员可进行外部接线操作，使用S7-200专用PPI电缆或PROFIBUS总线将编写程序下载到PLC中，并监控程序运行，在联机模式下，系统各从站同时工作，工件依次进行上料、颜色检测、加工、视频检测、机器人装配、装配检测、仓储、物流输送、产品输出等操作，各站间通过PROFIBUS-DP现场总线进行通讯，在主站的控制下实现相关的互锁、数据传送操作，系统中的上位机使用WinCC组态监控软件，对现场设备生产状况进行动态实时监控。
系统工业现场总线和标准的电气接口，支持RS232、RS485、PPI、MPI、PROFIBUS-DP、TCP/IP多种通信方式。系统具备多种组态软件、编程软件、管理软件功能，如MGCS、WINCC、OPC、STEP7、人机交换和MES生产管理系统软件等，为方便教学还配有PLC仿真、气动仿真、多媒体教室电子管理等软件。
常见问题：
1、采购柜式金属工艺学陈列实训台_环形柔性生产线实训装置，是否赠送安装、培训服务呢？
答：如果采购柜式金属工艺学陈列实训台_环形柔性生产线实训装置的数量较少，我们是不含安装、培训的。如量大可包安装培训
2、柜式金属工艺学陈列实训台_环形柔性生产线实训装置都是自己生产的吗？都有什么产品资质？
答：我们是专业生产教学设备的企业，具有专业的生产设备，拥有多项专利与著作权，成立之初通过了ISO9001认证。
3、柜式金属工艺学陈列实训台_环形柔性生产线实训装置的产品图片都是实物图吗？
答：产品图片仅供参考，以实物为准，为了给客户更好的设备体验，我们一直在不断努力改进柜式金属工艺学陈列实训台_环形柔性生产线实训装置。
4、你们的柜式金属工艺学陈列实训台_环形柔性生产线实训装置是否能开增值税专用发票？
答：我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开柜式金属工艺学陈列实训台_环形柔性生产线实训装置的发票，您需要提供开票资料。
